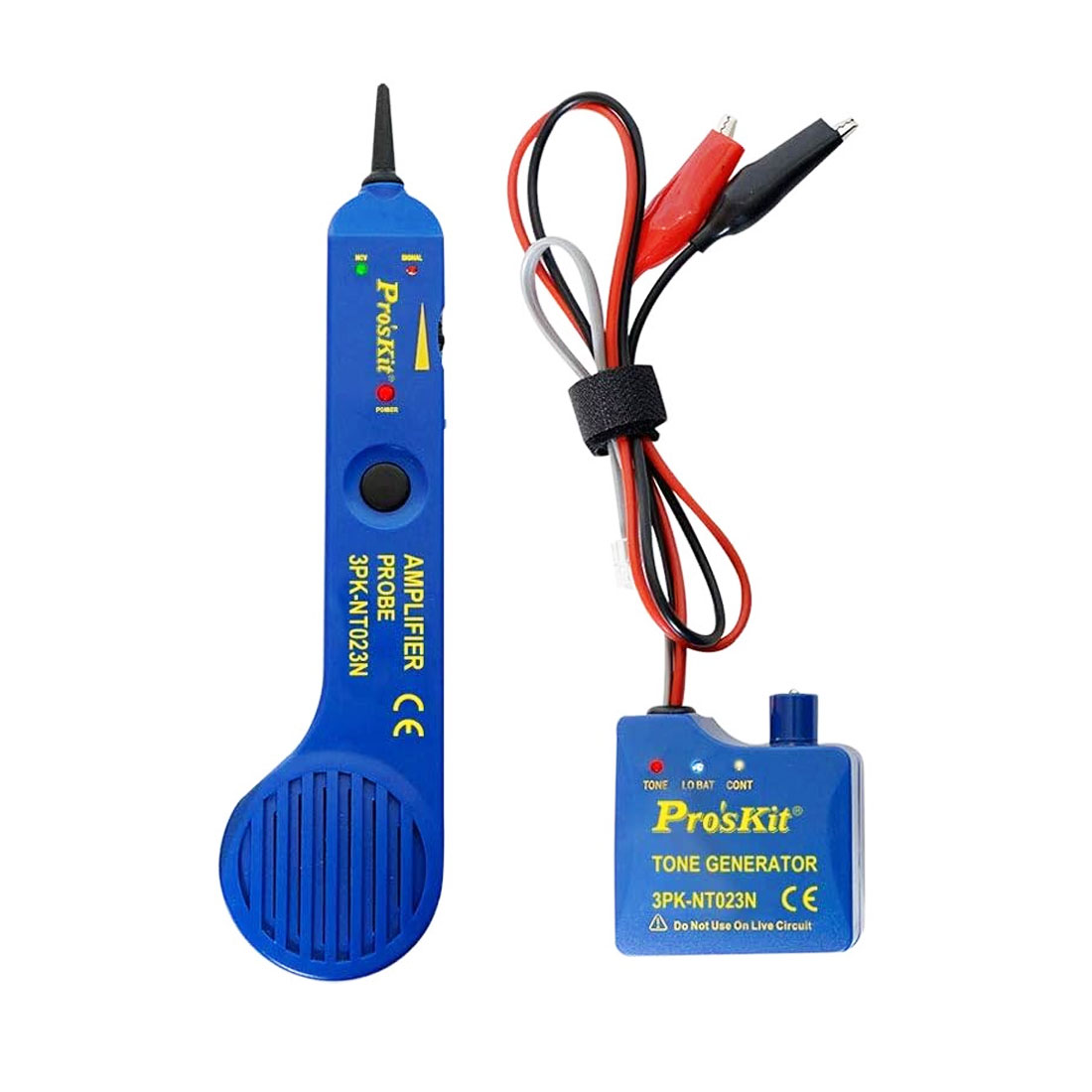

Tone generator – uređaj za traženje žice 3PK-NT023N

3PK-NT023N je profesionalni set za lociranje i identifikaciju žica i kabela koji se sastoji od tone generatora i sonde. Namijenjen je brzom i preciznom pronalaženju skrivenih vodiča, provjeri kontinuiteta, određivanju polariteta telefonskih linija te identifikaciji različitih vrsta kabela.

Vizualni prikaz jačine signala, podesiva glasnoća i snažan zvučnik omogućuju jednostavan rad čak i u bučnim okruženjima. Robusno kućište osigurava dugotrajan i pouzdan rad na terenu.

Ključne značajke

• Set se sastoji od tone generatora i sonde

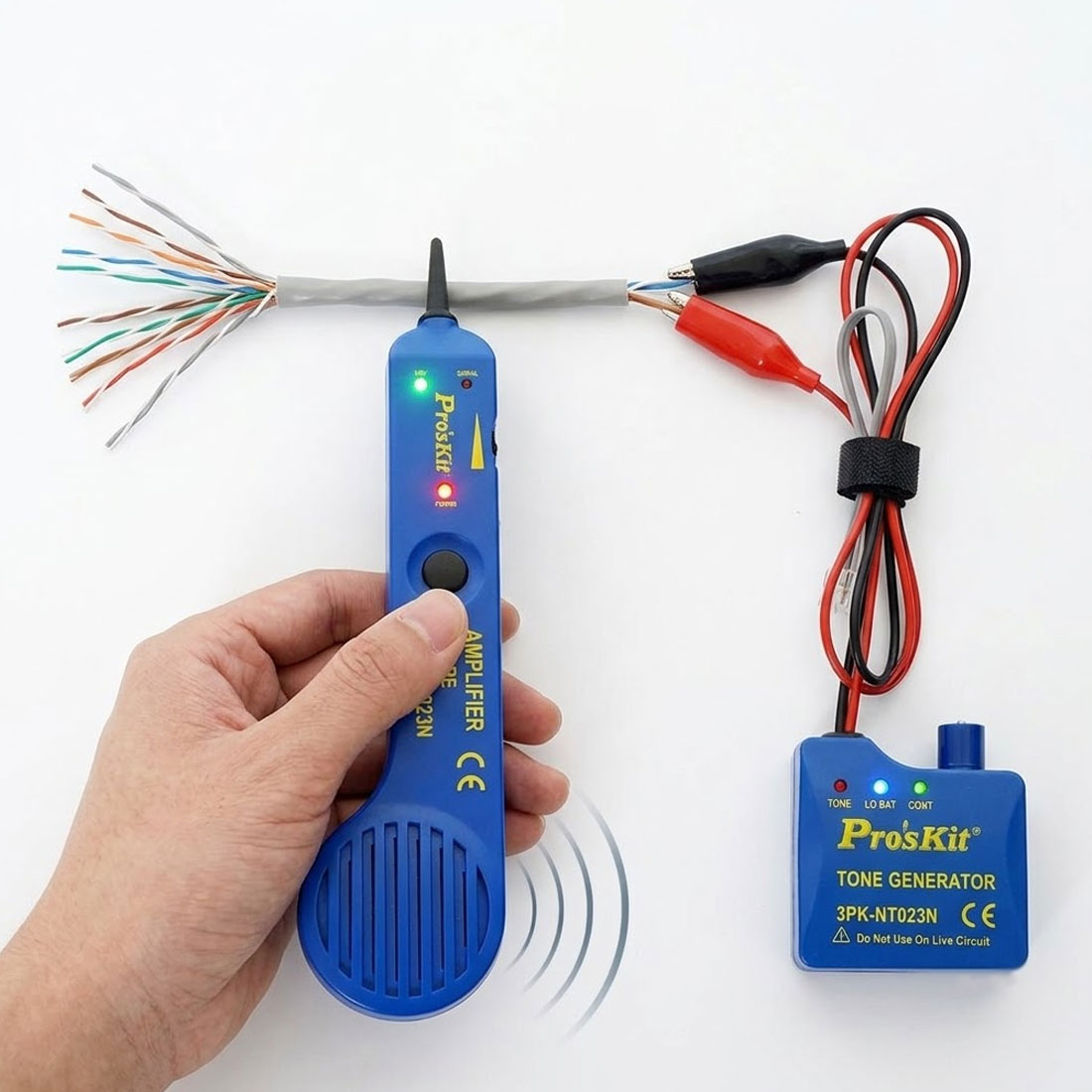

• Brzo pronalaženje žica i kabela
• Lociranje skrivenog ožičenja
• Test kontinuiteta vodiča
• Određivanje polariteta telefonskih linija
• Vizualna indikacija jačine signala
• Podesiva glasnoća i snažan zvučnik
• NCV detekcija izmjeničnog napona (90 – 1000 V)
• LED radno osvjetljenje na sondi
• Zaštita od prenapona do 48 V DC
• Izdržljivo kućište za profesionalnu upotrebu

Primjena

Idealan je za:

• instalatere telekomunikacijskih mreža
• električare
• servisere računalnih mreža
• održavanje telefonskih instalacija
• pronalaženje i identifikaciju UTP, telefonskih i ostalih signalnih kabela

---

Tehničke specifikacije

Tone generator

Karakteristika	Vrijednost
Frekvencija	1 kHz
Maksimalna udaljenost testiranja	1,5 km
Maksimalna radna struja	≤ 20 mA
Oblik tona	Jednotonski / dvotonski
Konektori	RJ11 (6P2C), krokodilke
Kompatibilni kabeli	Telefonski, UTP, podatkovni, dvožilni i ostali kabeli bez napona
Odabir funkcija	TONE / OFF / CONT
Test kontinuiteta	LED indikator (< 500 Ω)
Maksimalni signalni napon	8 Vp-p
Indikator napajanja	LED
Indikator polariteta telefonske linije	LED
Indikator statusa telefonske linije	LED
Testiranje aktivne telefonske linije	Da
Zaštita od prenapona	48 V DC
Indikacija slabe baterije	7 V (LO BAT LED)
Napajanje	1 × 9 V baterija (6F22/NEDA1604) – nije uključena
Dimenzije	65 × 58 × 34 mm
Težina	62 g

Sonda

Karakteristika	Vrijednost
Frekvencija	1 kHz
Maksimalna radna struja	≤ 70 mA
Načini rada	LED / NCV / OFF / SCAN
Priključak za slušalice	Da
Indikacija statusa	LED i zvučni signal
NCV detekcija	90 – 1000 V AC
LED osvjetljenje	Da
Indikator napajanja	LED
Napajanje	1 × 9 V baterija (6F22/NEDA1604) – nije uključena
Dimenzije	230 × 56 × 25 mm
Težina	80 g

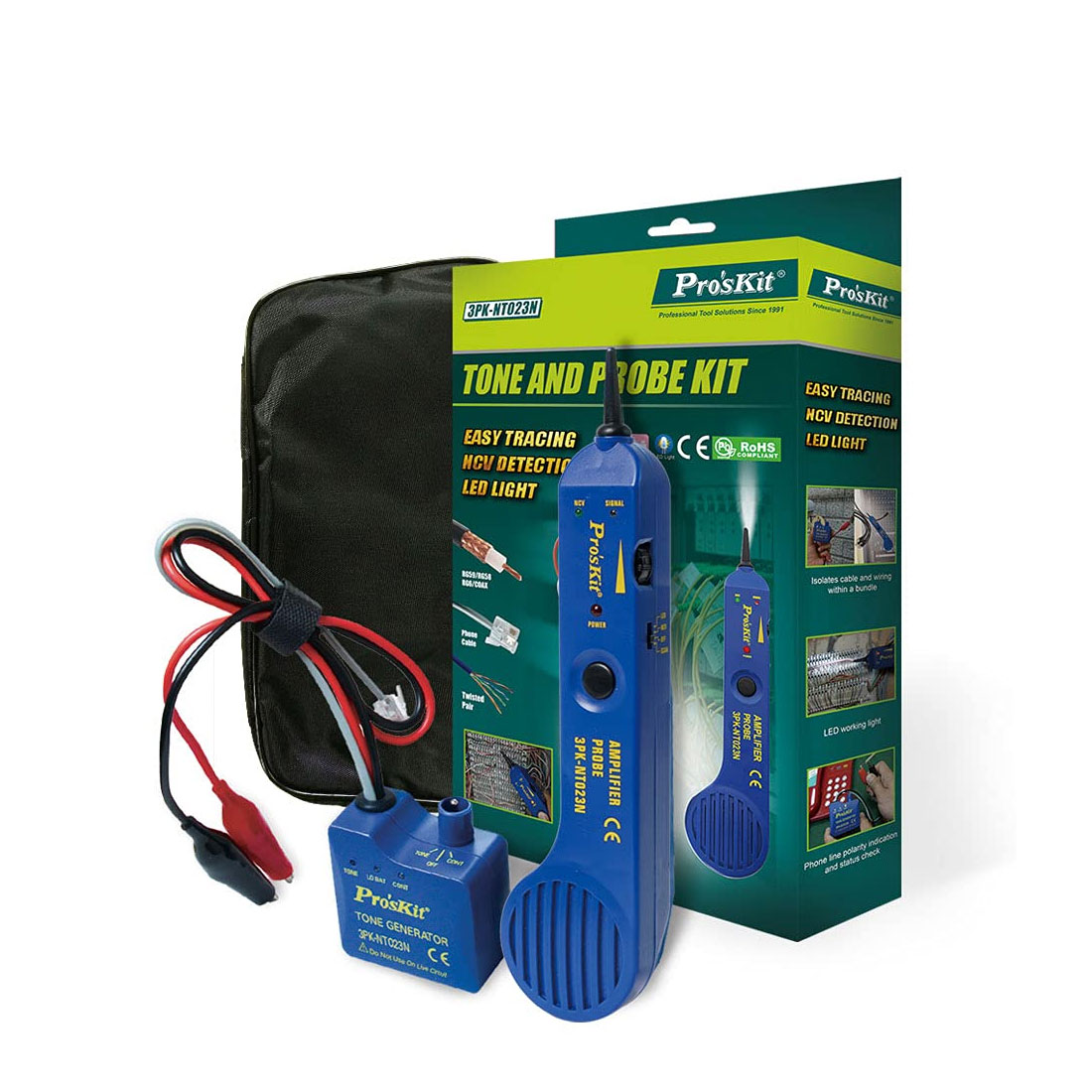

Sadržaj pakiranja

• Tone generator
• Sonda za pronalaženje vodiča
• Priključni kabel s krokodilkama
• Upute za uporabu
