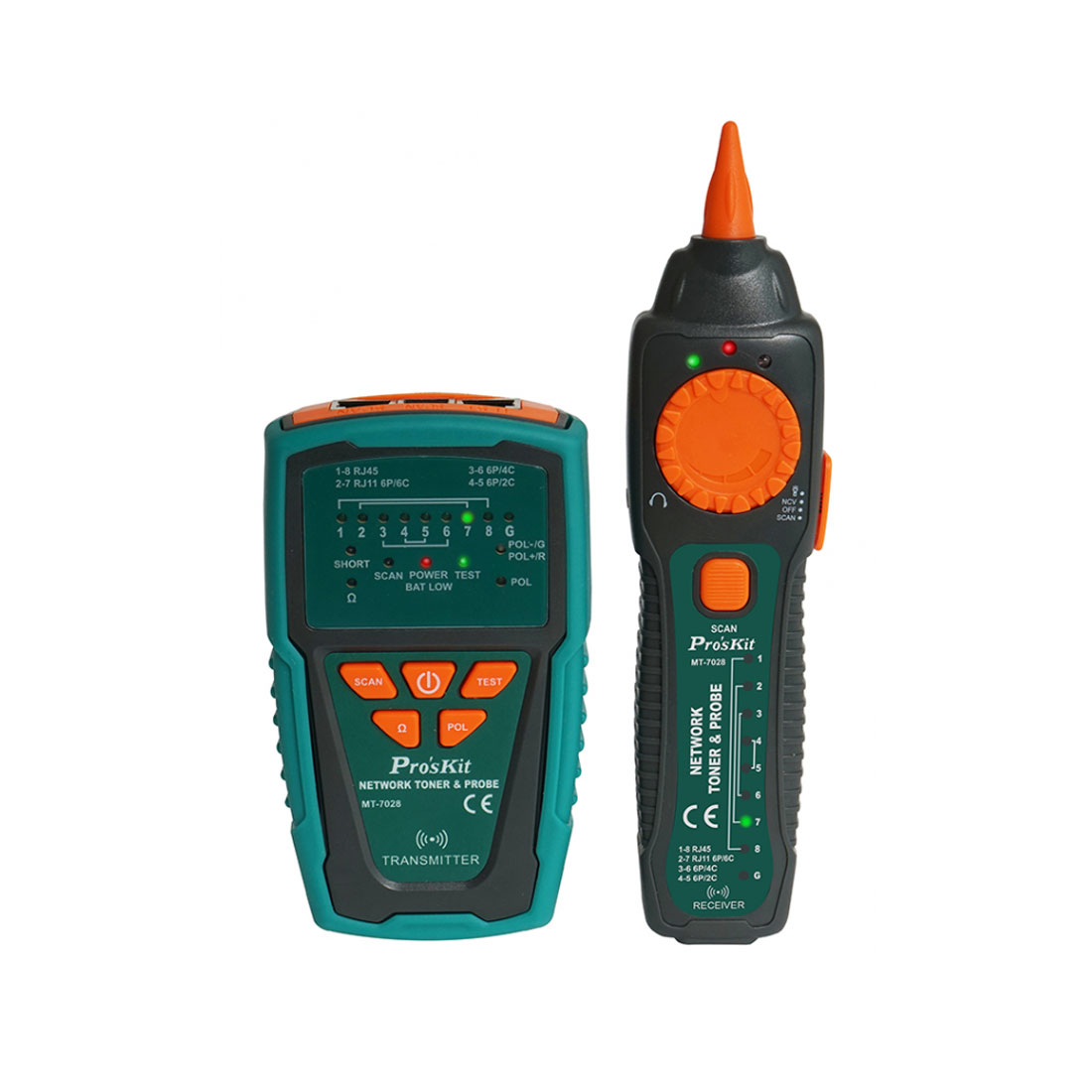

MT-7028 je profesionalni ispitni set koji kombinira tone generator, tražilicu kabela i LAN tester u jednom uređaju. Omogućuje brzo pronalaženje vodiča, provjeru kontinuiteta, otkrivanje kratkih spojeva, mapiranje kabela te ispitivanje mrežnih i telefonskih instalacija. Namijenjen je instalaterima i serviserima telekomunikacijskih, mrežnih, podatkovnih, audio/video i kabelskih sustava.

Primjena

• Pronalaženje i identifikacija kabela
• Testiranje LAN mrežnih kabela
• Testiranje telefonskih linija
• Provjera kontinuiteta vodiča
• Otkrivanje kratkih spojeva i grešaka u ožičenju
• Mapiranje pinova RJ45 i RJ11/12 kabela
• Održavanje telekomunikacijskih i podatkovnih sustava

Glavne značajke

• Tone generator i LAN tester u jednom uređaju
• Praćenje kabela na udaljenosti do 3 km
• Mapiranje kabela do 300 m
• Podržava RJ45, RJ11 i RJ12 kabele
• Testiranje Cat5, Cat5e, Cat6 i Cat7 mrežnih kabela
• Testiranje telefonskih kabela Cat3
• Brzo i sporo skeniranje za preciznije lociranje vodiča
• Prikaz rasporeda pinova i statusa ožičenja
• Otkrivanje prekida, kratkih spojeva i nepravilnih spojeva
• Beskontaktna detekcija napona (NCV)
• Detekcija AC napona od 90 do 1000 V
• Indikator polariteta telefonske linije
• Automatsko isključivanje nakon 1 sata neaktivnosti
• Indikator slabe baterije
• Ugrađena LED rasvjeta za rad u slabo osvijetljenim prostorima

Podržani tipovi kabela

• RJ45 LAN kabeli Cat5, Cat5e, Cat6 i Cat7
• UTP i STP mrežni kabeli
• RJ11 i RJ12 telefonski kabeli
• Standardni kruti i licnasti vodiči pomoću aligator stezaljki
• Koaksijalni kabeli

Standardno pakiranje

• MT-7028 odašiljač (Transmitter)
• MT-7028 prijemnik (Receiver)
• RJ45 patch kabel
• RJ11 patch kabel
• Aligator stezaljke
• Slušalice
• Zaštitna torbica

Tehničke specifikacije

Odašiljač (Transmitter)

• Frekvencija tona: 1 kHz
• Maksimalna udaljenost prijenosa: ≥ 3 km
• Maksimalna udaljenost mapiranja: 300 m
• Način rada tona: Hi / Low dvostruki ton
• Kontinuitet: LED indikacija (≤ 300 Ω)
• Mapiranje kabela: 8 LED indikatora
• Indikacija oklopljenog kabela: 1 LED
• Brzina skeniranja: Fast / Slow
• Indikator polariteta telefonske linije: dvobojni LED
• Zaštita od napona: AC 60 V / DC 48 V
• Automatsko gašenje
• Indikator prazne baterije

Prijemnik (Receiver)

• Frekvencija: 1 kHz
• Priključci: RJ45 i RJ11
• Signalna indikacija: LED i zvučni signal (Buzzer)
• Priključak za slušalice
• NCV detekcija napona: AC 90 – 1000 V
• LED osvjetljenje
• Napajanje: 9 V baterija (6F22)

Dimenzije prijemnika

• 198 × 45 × 33 mm

Tehničke informacije

• Naziv proizvoda: Ispitni set Tone Generator / LAN Tester MT-7028
• Model: MT-7028
• Kataloški broj: UN17151
• Šifra proizvoda: TK0201043
• Jedinica mjere: kom
